Modification D'un support pour sondeur marin
2025, indépendant
Un client dans le domaine maritime m’a contacté pour modifier le support en tôle pliée d’un de ces sondeurs pour une demande spécifique.

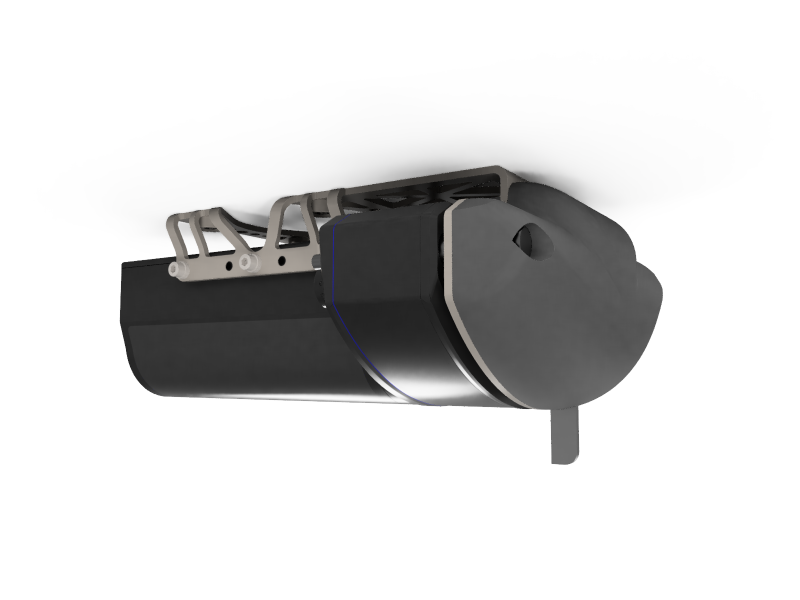

Son client voulait une protection à l’avant et une butée vers le sol pour protéger son matériel. Il souhaitait également un bulbe hydrodynamique pour réduire la traînée induite.
En quelques heures j’ai pu effectuer les modifications et faire les plans de fabrication du support et du bulbe.
Le support en tôlerie existant devait être repris pour assurer un bon assemblage entre le sondeur et le bateau.

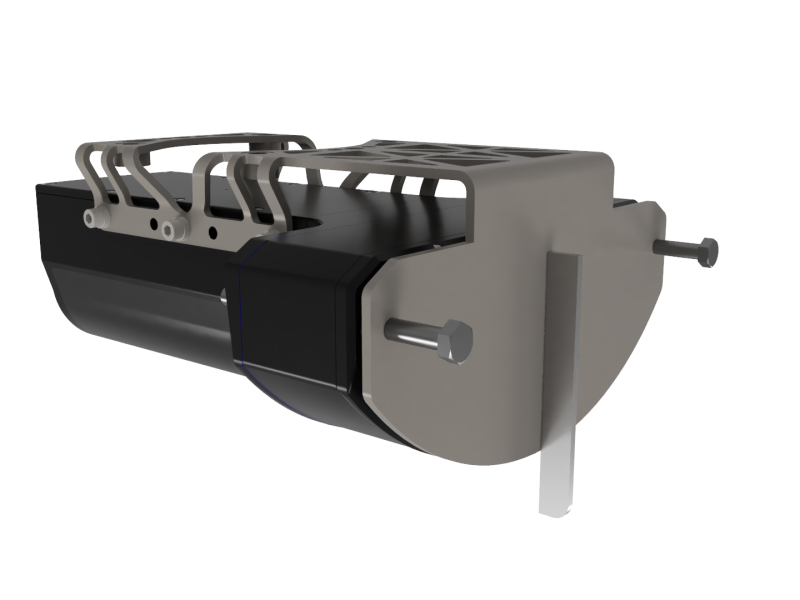

La plaque métallique et les fixations permettent de protéger le sondeur d’un choc par l’avant.

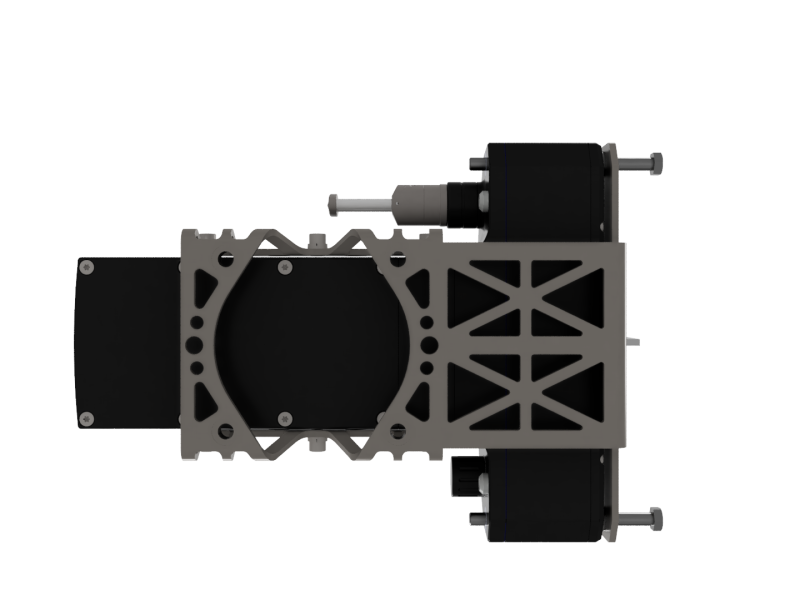

La pièce est conçu pour être à la fois légère (perforation) et rigide (renforts soudés sur le dessus).
Compétences utilisées
Conception de tôlerie

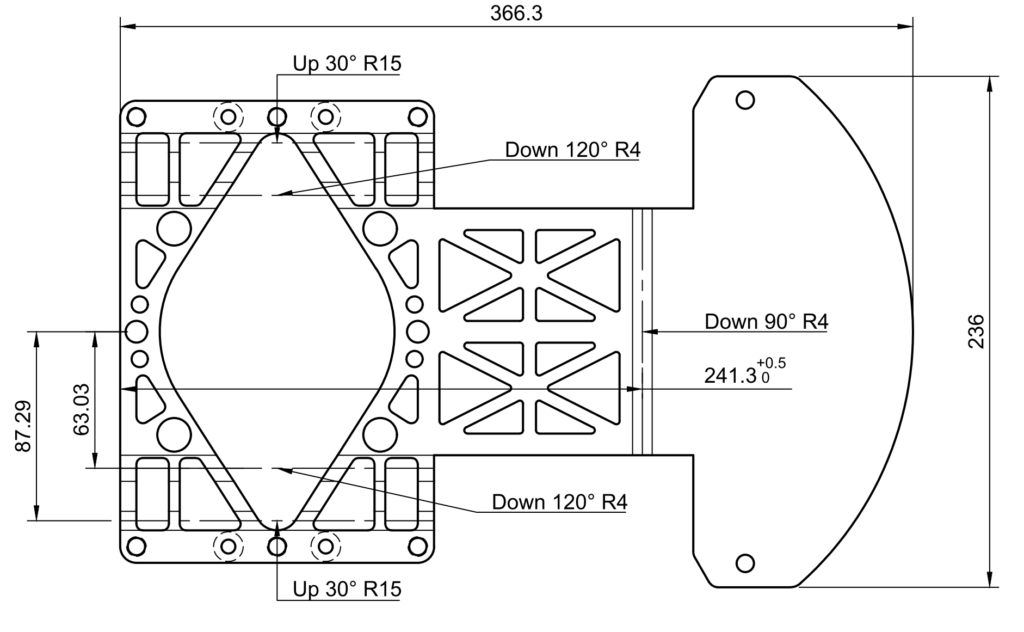

J’ai pu fournir des plans et modèles 3D de la pièce « dépliée » afin de pouvoir la découper à plat au laser.

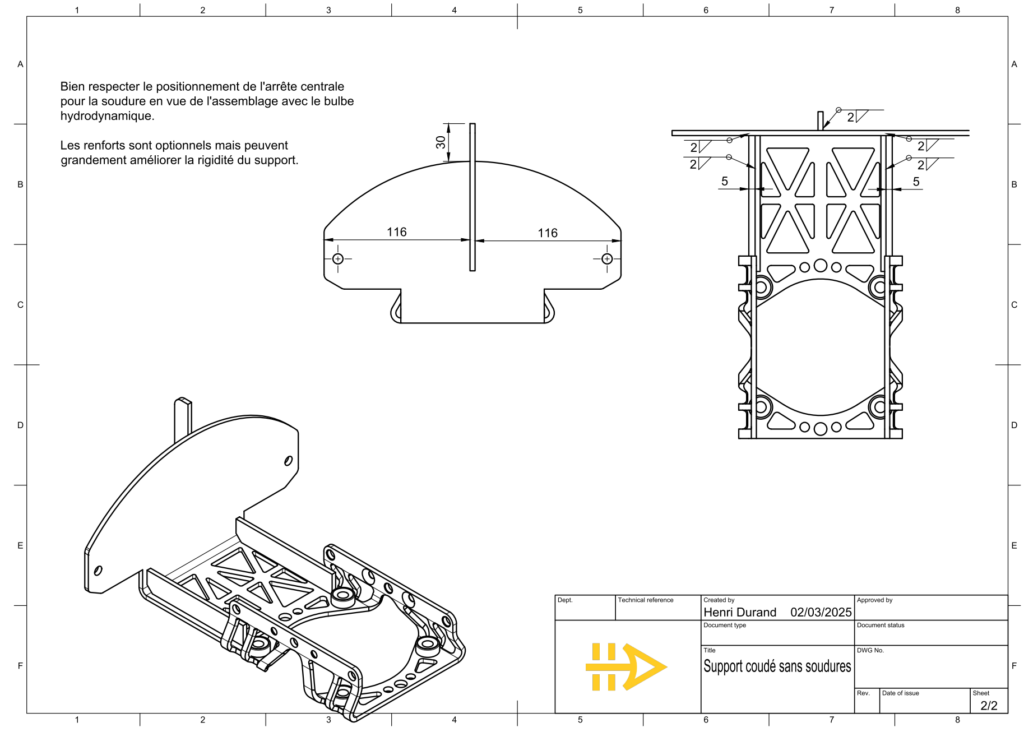

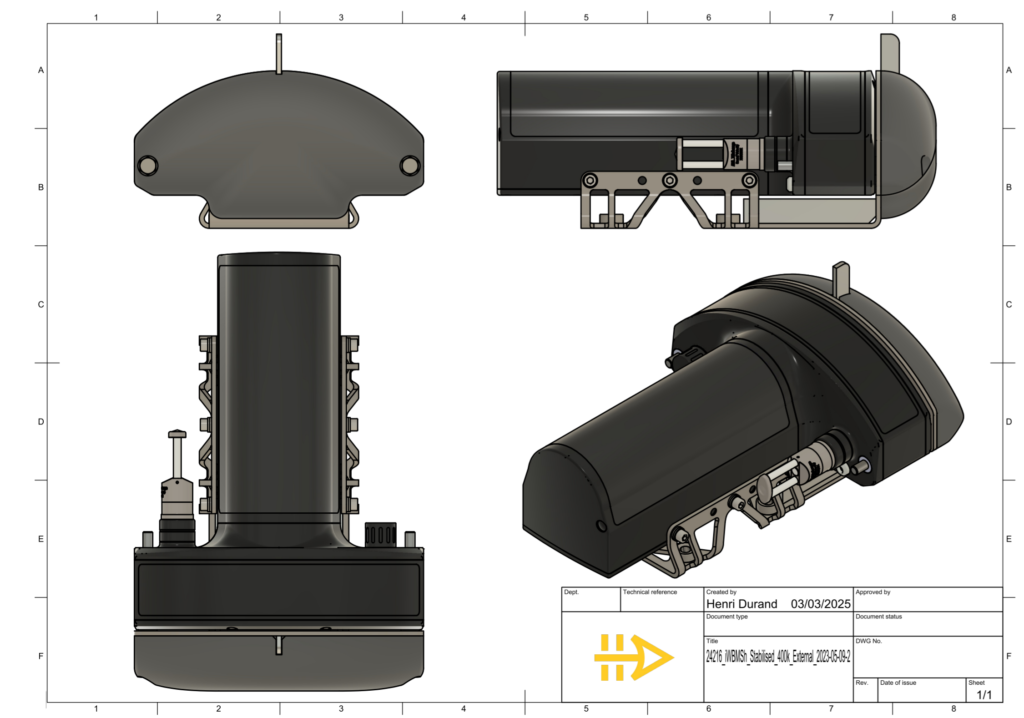

Mise en plan
Il faut s’assurer que le dessin technique soit lisible et explique clairement le scénario de fabrication pour l’entreprise qui réalisera ce support.
