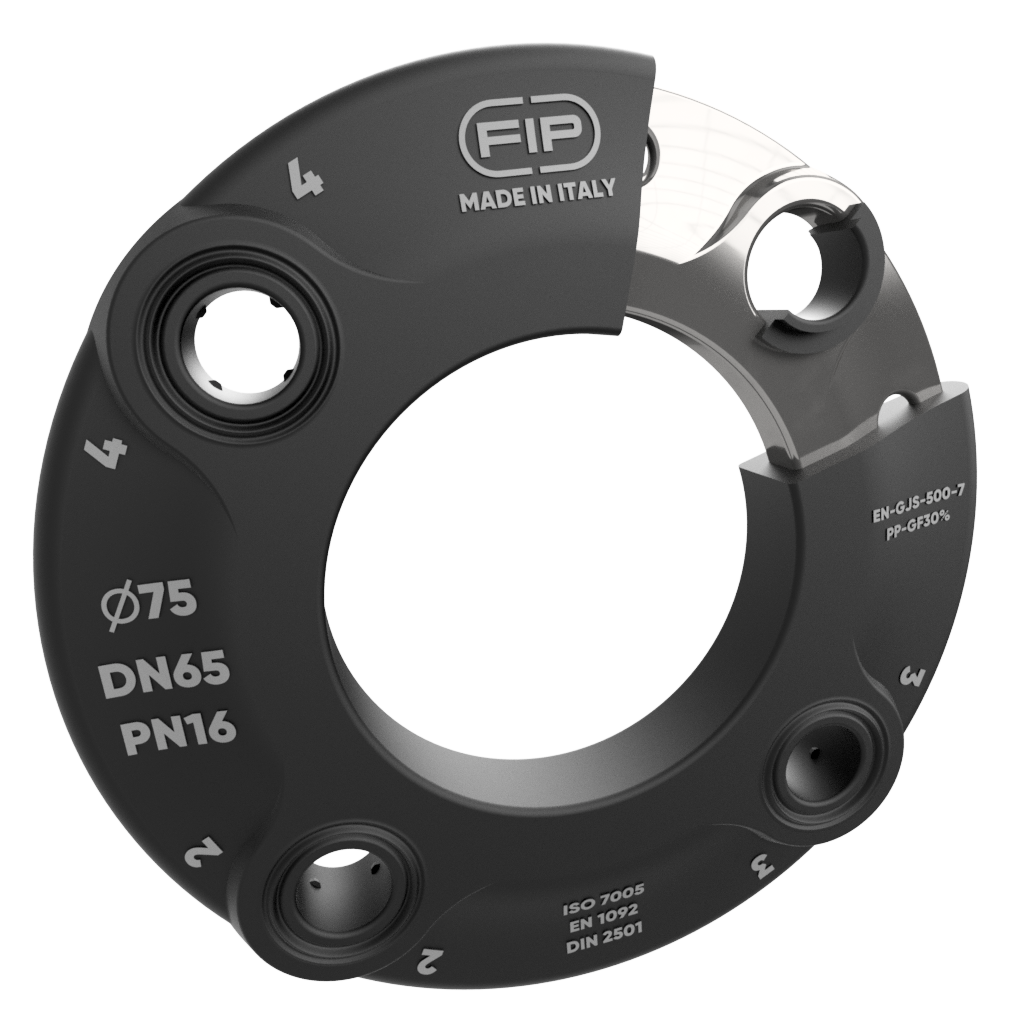

Conception d'une bride solide et légère
2022, pour Aliaxis Italia
Les brides permettent de raccorder 2 tuyaux entre eux à l'aide de boulons. Ce système existe depuis des centaines d'années et peu d'innovation y a été apportée.
Le but du projet était de :
- Analyser la concurrence
- Optimiser le poids de la bride (une bride de diamètre 400 classique pèse plus de 25 kg) en gardant la résistance mécanique
- Améliorer la facilité d'installation
Le nouveau design a fait l'objet d'un brevet et a permis de diminuer le poids de 20 % en moyenne.
Le produit est aujourd'hui commercialisé chez Aliaxis.

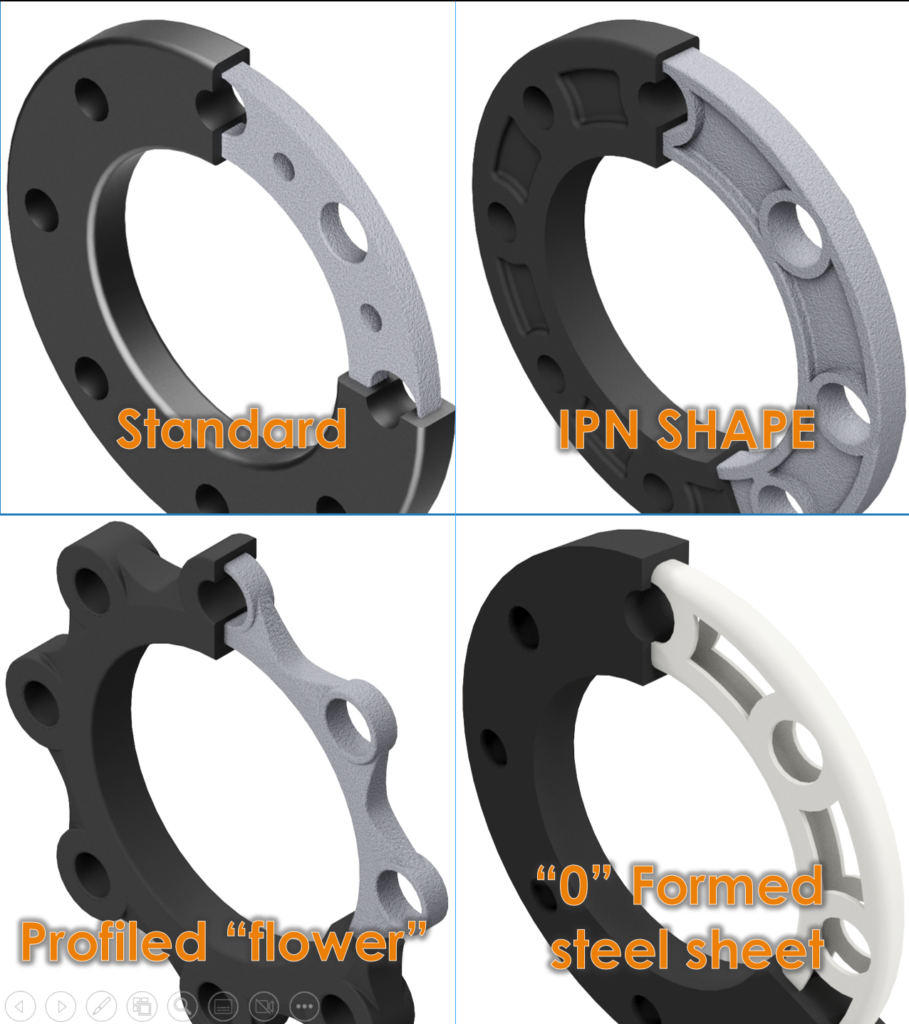

Forme standard et réflexions d'autres formes plus légères.

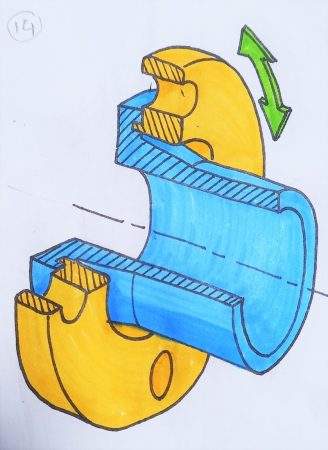

Dessin issu d'une séance de créativité, pour faciliter l'installation.

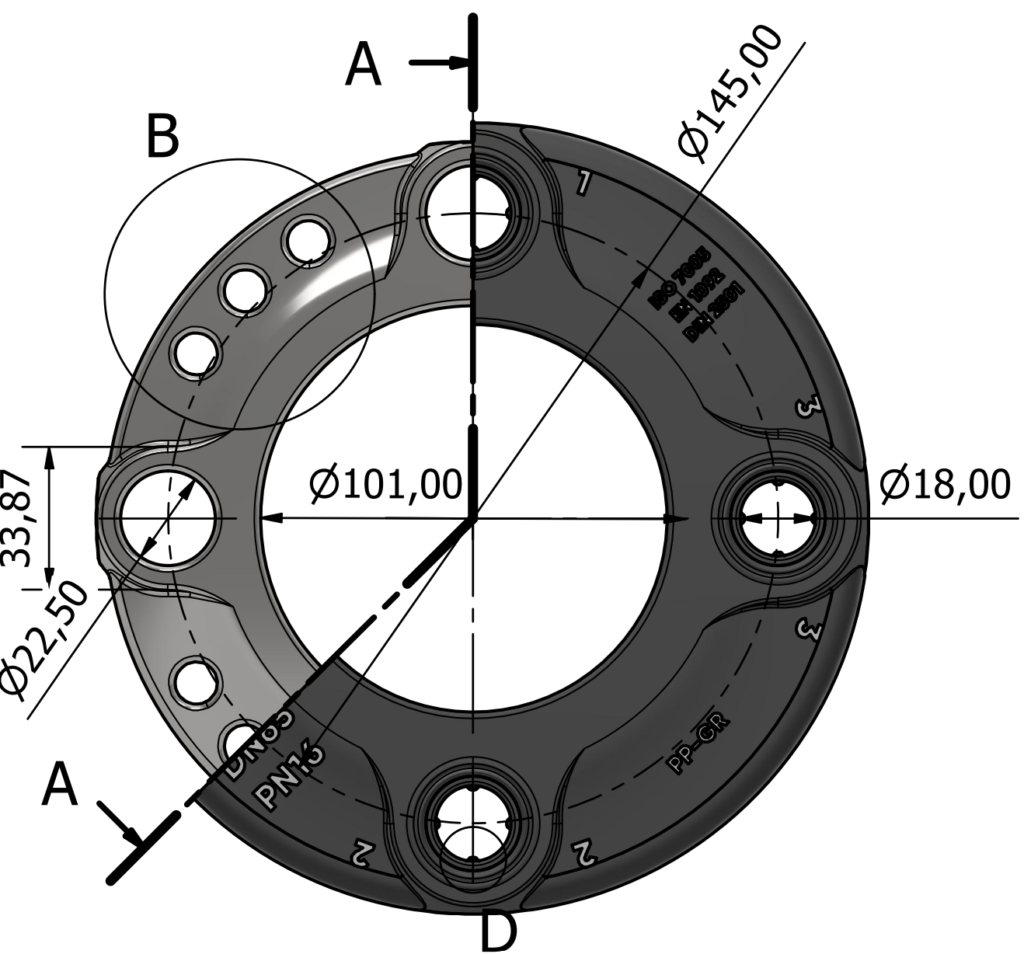

Dessin technique pour l'industrialisation.
Compétences utilisées

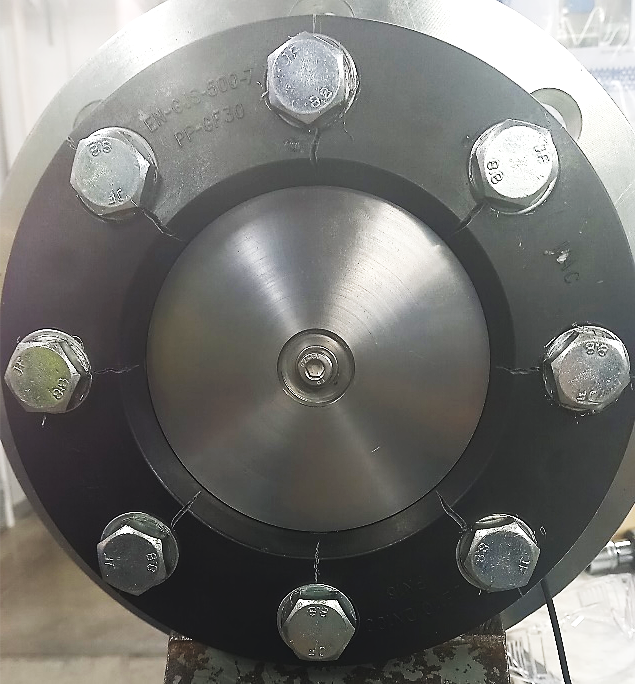

Essais mécaniques
Afin de comparer les différentes brides sur le marché, j'ai effectué des essais à la rupture, de flexion, de vieillissement et sous pression.

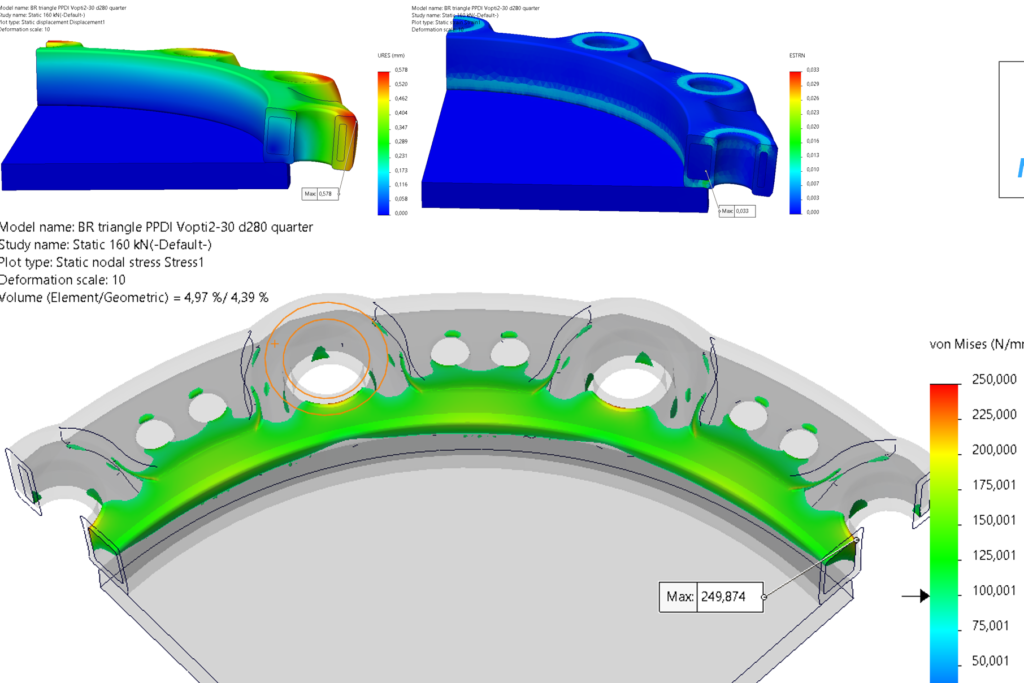

Simulation statique
Le but était de garder une très bonne résistance mécanique. Pour optimiser la forme, j'ai réalisé un grand nombre de simulations mécaniques afin de comparer les variations.
Conception mécanique
Il a fallu réaliser la conception pour plus d'une dizaine de tailles différentes, afin d'optimiser au mieux le poids et la résistance mécanique.
Résultat et perspectives
Le produit a été industrialisé et est sorti en 2024. Les différentes innovations sont décrites dans la vidéo.
